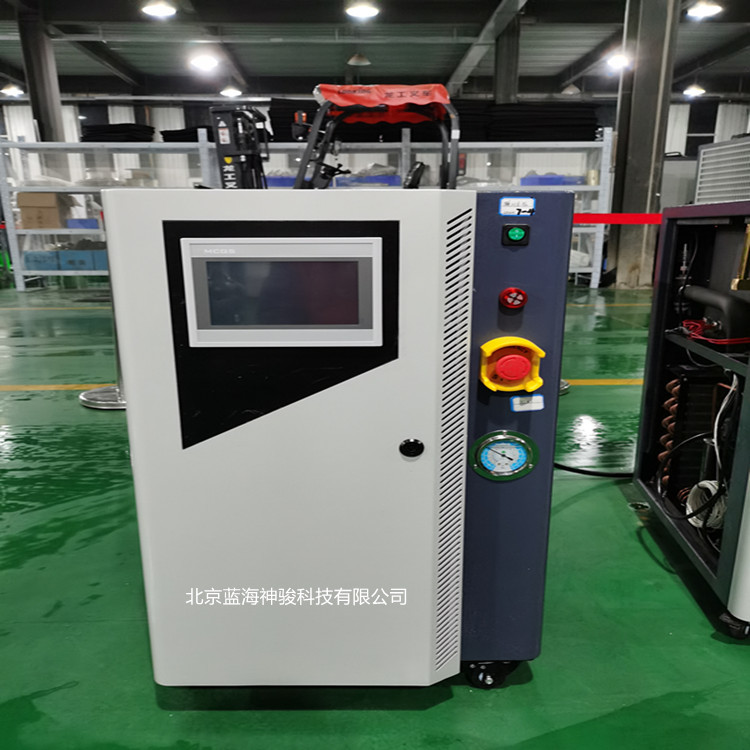

開式螺桿低溫鹽水機組為工藝提供全套-40℃低溫冷凍水，主機采用開式螺桿制冷壓縮機，制冷劑采用R22.制冷劑采用二氯甲烷。鹽水機組主要設備組成：啟動螺桿制冷壓縮機、蒸發式冷凝器、氣液分離器、蒸發器、節流機構、電控、電機。

　　1、鹽水機組：蒸發式冷凝器

　　工作原理：高溫高壓制冷劑蒸汽從蒸發式冷凝器上部進入盤管換熱器冷凝，冷凝后的制冷劑液體從蒸發式冷凝器下部排出，流入儲液罐。

　　在水泵的作用下，冷卻水通過噴嘴從盤管熱交換器的上部噴射在盤管熱交換器。一部分由風機驅動的氣流排出，大部分流回蒸發式冷凝器底部的水箱，進入下一個循環。通常，在風機的驅動下，空氣自下而上流經盤管式熱交換器，其中空氣和水充分交換熱量和質量，攜帶熱制冷劑蒸汽冷凝釋放的熱量，以達到冷凝的目的。

　　2、鹽水機組：氣液分離器

　　作用：

　?、?將回流氣體中包含的制冷劑液體從蒸發器中分離出來，以防止壓縮機的液錘;

　?、?分離高度儲存的制冷劑液體節流而產生的閃蒸氣，以防止氣體進入蒸發器;

　?、?確保向蒸發器供應液體。

　　3、鹽水機組：節流裝置

　　節流裝置：PMFL主閥+sv液位控制器。

　　4、鹽水機組：噴油回油裝置

　　打開噴油回油管低壓側的截止閥和回油截止閥，觀察觀察視鏡中的液體正向流動。如果后視鏡中沒有液體流動或速度過低，調整高壓側截止閥的開口，使液體在后視鏡中正向流動;停機后，關閉噴油回油管內的高壓側截止閥和回油截止閥。

　　5、鹽水機組：蒸發器

　　結構：其結構類似于干式蒸發器。制冷劑水進入蒸發器殼側，制冷劑進入管側。與供液量少、回流過熱度大的干式蒸發器相比，虹吸蒸發器依靠重力供液，供液量大，回流過熱度小。

　　工作原理：高壓制冷劑液體通過供液閥進入氣液分離器。分離節流閃蒸氣后，飽和低壓氨水進入蒸發器管側，吸收鹽水熱量。制冷劑密度變化引起虹吸后，通過蒸發器出口返回氣液分離器進行分離。分離的飽和氣體和節流閃蒸氣被壓縮機吸走，飽和液體繼續參與蒸發器的制冷循環。

　　6、鹽水機組：過濾器

　　過濾器外殼的內部是不銹鋼絲過濾器襯里。制冷劑從襯里外部進入，并在過濾后流出網。干燥劑可儲存在濾網中。可以拆下濾網襯里，拆下端部法蘭，然后將濾網整體拉出。干燥劑可以更換。

　　液體制冷劑在蒸發器管中流動，吸收管外制冷劑水的熱量，并持續蒸發。氣相和液相進入氣液分離器進行分離，氣體通過回流管道被壓縮機吸入。壓縮的高溫高壓氣體進入蒸發式冷凝器，在一定過冷度下冷凝成飽和液體，釋放的熱量被冷卻水和空氣帶走。過冷液體然后通過過濾器去除雜質。在通過節流裝置節流后，它成為低溫低壓液體，進入氣液分離器并供應給蒸發器進行再循環。
